TUGAS PENDAHULUAN MODUL 1
1. Kondisi[Kembali]

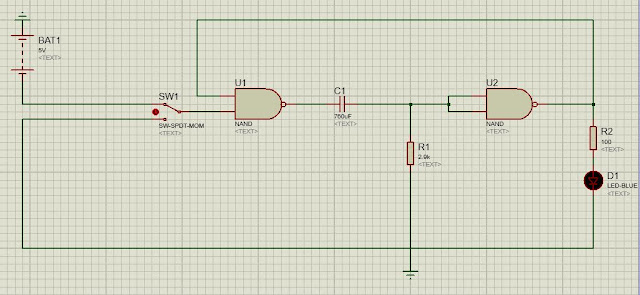

Percobaan 3 Kondisi 10 yaitu : Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada percobaan dengan kapasitor sebesar 760 uF dan resistor sebesar 2.9 kΩ2. Gambar Rangkaian Simulasi[Kembali]
3. Video Simulasi[Kembali]
4. Prinsip Kerja Rangkaian[Kembali]
Rangkaian Multivibrator Monostabil adalah rangkaian multivibrator yang hanya mempunyai satu keadaan stabi. Kondisi ini terjadi apabila gerbang logika bernilai 1 (high).
Prinsip kerja rangkaian ini adalah ketika switch terhubung ke VCC maka terdapat tegangan pada salah satu kaki gerbang logika (bernilai 1), sedangkan kaki dari feedback tidak terdapat tegangan (bernilai 0), maka pada gerbang NAND akan menghasilkan nilai berlogika 1. Tegangan tadi akan tersimpan pada kapasitor,dikarenakan kapasitor terisi maka logika 0 masuk ke gerbang logika kedua,dikarenkan gerbang kedua adalah NAND maka keluarannya adalah 1 sehingga lampu LED hidup. Nilai tegangan dari kapasitor akan sama dengan nilai tegangan pada resistor 2.9k ohm karena ragkaian bersifat paralel, Pada saat sakelar dipindahkan, maka terjadi pengosongan tegangan pada kapasitor menuju ground, maka LED padam sementara selama beberapa saat. Kapasitor ini lah yang menyebabkan kondisi stabil.
5. Link Download[Kembali]
Rangkaian Multivibrator Monostabil adalah rangkaian multivibrator yang hanya mempunyai satu keadaan stabi. Kondisi ini terjadi apabila gerbang logika bernilai 1 (high).
