Analisis Percobaan 1 : Ketika B0 dipindahkan ke CLK, bagaimana output yang dihasilkan terhadap input yang diberikan.
Berdasarkan percobaan yang telah dilakukan, saat B0 dipindahkan ke CLK maka kita dapat menentukan bahwa outputnya adalah dalam bentuk gelombang pulsa. Berdasarkan input (B1 --> 1 / 0) yang diberikan, makan gelombang yang didapatpun bervariasi.

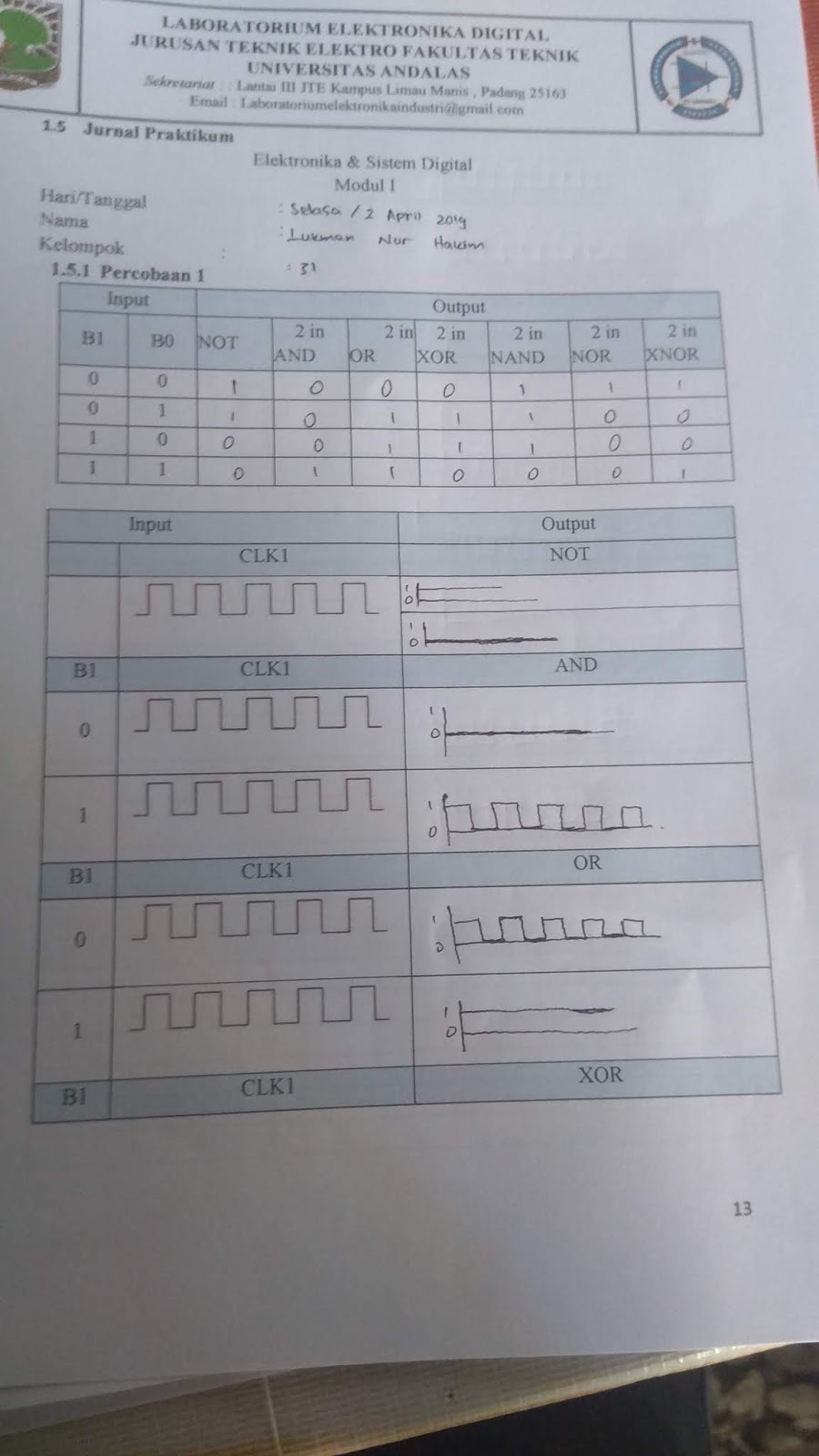

Berdasarkan hasil output gelombang di atas yang dapat dilihat pada jurnal, dapat disimpulkan bahwa setiap gerbang akan menampilkan output yang sesuai dengan tabel kebenarannya. misalnya saja pada gerbang NOT, saat input 0 maka outputnya 1 dan sebaliknya. Begitu juga pada gelombang yang terbentuk, pada saat dimasukkan input 0 pada B1 maka ouputnya akan menghasilkan gelombang tetap pada output 1 dan sebaliknya. Namun pada gerbang lainnya hasil gelombangnya menyesuaikan output pada tabel kebenaran. saat outputnya dominan 1 maka pada input 1 output akan membentuk gelombang pulsa begitu sebaliknya. namun saat outputnya sama antara 1 dan 0 makan untuk input 1 dan 0 akan menghasilkan gelombang pulsa dengan perbedaan awalan mulai gelombang dan berubah pada waktu yang konstan.
